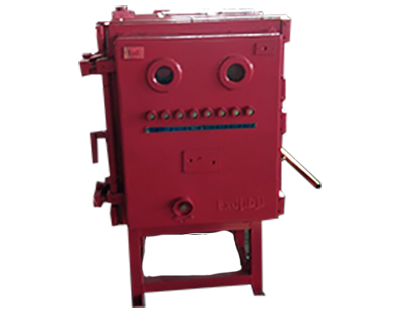

PJG系列礦用隔爆兼本質安全型永磁高壓真空配電裝置（以下簡←稱配電裝置）主要用于具有煤塵和爆炸性氣體的煤礦井下及危險場(chǎngε)所，對三相中性點不接地的額定電壓10kV或6kV，額定頻率50Hz，額定電流到630A的(de♦)供電系統進行控制和保護，并可作為高壓電(d¶iàn)機直接起動之用。

本配電裝置采用永磁型機構的真空斷路器：具有電合閘∞，電分閘、手動合閘、手動分閘功能，同時具備近'控、遠控和上位機遙控功能，使裝置的分閘、合閘更加完善可靠。

保護功能齊全，靈敏可靠，保護定值在線連續可調。具有短路、過載、選擇性接地（漏電）、絕 緣監視、過欠壓等多種保護。

短路保護動作基準有“額定值和整定值兩種選擇”，短路倍λ數整定可準确到小數點後一位，适應各種短路電流情況。速斷或定時限過流斷可任選，有÷x解決短路越級跳閘問題。

a. 額定電壓：6kV、10kV；

b. z高工作電壓：7.2kV(6kV)、12kV(10kV)；

c. 額定電流（A）：50、100、200、315、400、500、630、800、1000、1250；

d. 額定頻率：50Hz；

e. 額定短路開斷電流：12.5kA(有x值)；

f. 額定短路關合電流：31.5kA(峰值)；

g. 額定峰值耐受電流：31.5kA(峰值)；

h. 額定短時耐受電流：12.5kA(有x值)；

i. 額定熱穩定時間：2s；

j. 額定短路電流開斷次數：16次；

k. 斷路器機械壽命不小于10000次，隔離開關機械壽命不小于2000次
